強(qiáng)化后再生骨料物理性質(zhì)有什么影響

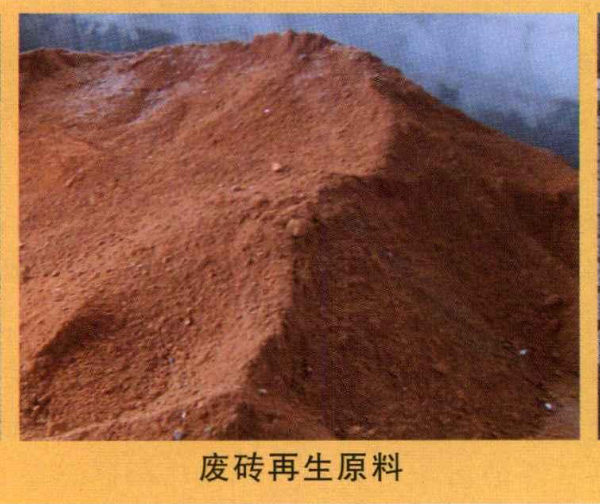

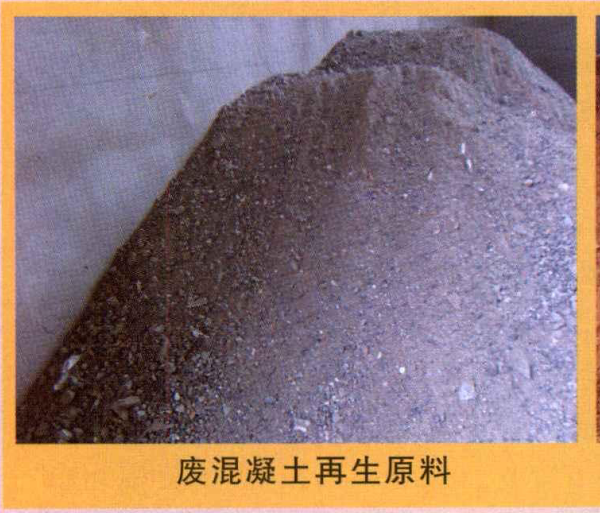

未經(jīng)強(qiáng)化的再生骨料與天然骨料相比，其吸水性提高了94.4%，表觀密度下降了10%，壓碎指標(biāo)提高了45.8%，物理性能有了很大的下降。這是因?yàn)樵偕�粗骨料表面粘附有大量孔隙率較大的水泥砂漿，引起再生粗骨料吸水性的升高和表觀密度的降低。另外，再生粗骨料在破碎過(guò)程中形成了大量的微裂紋，嚴(yán)重影響了再生粗骨料的強(qiáng)度，造成了再生粗骨料壓碎指標(biāo)的提高。

經(jīng)過(guò)強(qiáng)化后的再生粗骨料與未經(jīng)強(qiáng)化前相比，其各方面性能都有了明顯地改善，原因如下：

①機(jī)械強(qiáng)化可以在一定程度上去除掉再生粗骨料表面粘附的砂漿，降低了再生粗骨料的孔隙率，從而就降低再生粗骨料的吸水性，提高了再生粗骨料的表觀密度和強(qiáng)度。另外機(jī)械強(qiáng)化也能在一定程度上去除掉再生粗骨料在破碎過(guò)程中已經(jīng)松動(dòng)但尚未脫落的部分，提升了再生粗骨料的強(qiáng)度。

②粉煤灰顆�？梢赃M(jìn)入再生粗骨料表面的孔隙中，降低了再生粗骨料的孔隙率，從而降低了再生粗骨料的吸水率，提高了再生粗骨料的表觀密度。另外，粉煤灰成分里面含有大量的二氧化硅和三氧化二鋁，可以和再生粗骨料表面以及水泥水化反應(yīng)里面生成的氫氧化鈣發(fā)生反應(yīng)，生成水化硅酸鈣膠體，進(jìn)一步填充了再生粗骨料表面的孔隙，并修補(bǔ)了再生粗骨料表面的存在的微裂紋，提升了再生粗骨料的強(qiáng)度。

③水玻璃在水溶液中發(fā)生水解和水合反應(yīng)，最終生成硅酸膠體，填充了再生粗骨料表面的孔隙，降低了再生粗骨料的吸水性。另外硅酸鈉和硅酸還可以直接和再生粗骨料表面的氫氧化鈣發(fā)生反應(yīng)，生成硅酸鈣膠體，進(jìn)一步填充了再生粗骨料表面的孔隙，修補(bǔ)了再生粗骨料表面存在的微裂紋，提升了再生粗骨料的強(qiáng)度。
