添加劑對再生骨料干粉砂漿性能的影響

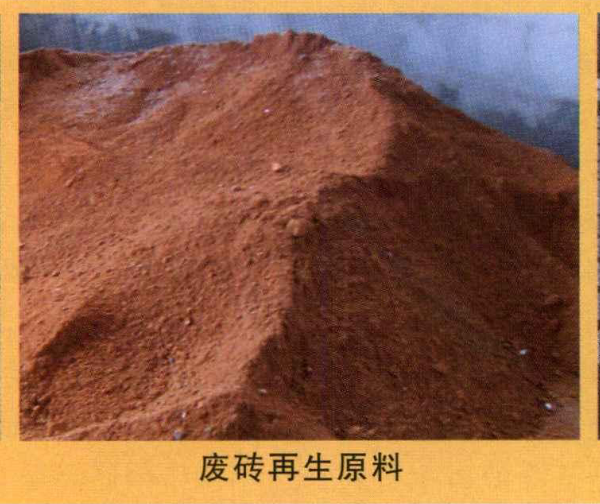

再生骨料和天然河砂的物理性能差異較大，天然河砂的表面形貌較為光滑和密實，而再生骨料與之相比表面有較多孔洞和微裂紋存在，且凹凸不平，因此再生骨料的表觀密度遠小于天然河砂，而孔隙率和吸水率則比天然河砂大。因此，在使用再生骨料配制砂漿時，需要考慮到其用水量的變化。

再生骨料干粉砂漿的力學性能優(yōu)于天然河砂干粉砂漿。成型砂漿試樣初期時所多添加的水份，被再生骨料所吸收，水化后期這部分水份重新釋放出來，使得砂漿內(nèi)的膠凝材料水化更基本，且同天然砂石骨料相比，再生骨料的棱角比較多，使得再生骨料干粉砂漿中再生骨料與水泥水化產(chǎn)物之間有更大的機械嚙合力，兩者共同作用使得再生骨料干粉砂漿力學性能更好。

在干粉砌筑砂漿中摻加粉煤灰，改善了干粉砌筑砂漿的和易性，進而增強了干粉砂漿的力學性能，粉煤灰的最佳摻量為25%。

復合激發(fā)劑的摻入，使得再生骨料具有潛在膠凝活性組分的活性被激發(fā)，且復合激發(fā)劑中的硫酸鹽也同時激發(fā)了粉煤灰的活性，這使得再生骨料砌筑砂漿的性能得到進一步提高，在復合激發(fā)劑摻量為0.9%時干粉砌筑砂漿的抗壓強度達到14.12MPa，比未摻加復合激發(fā)劑時提高了5.93%。

界面增強劑中的聚乙烯醇和膠粉分子中含有大量極性基團，抑制了游離水的擴散，使再生骨料表面區(qū)域的水泥能夠充分水化，另一方面，在再生骨料和水泥漿體的界面間形成了均勻的柔性界面層，改善了界面層的結合情況，進而提高了干粉砌筑砂漿的力學性能，界面增強劑摻量為1.2%時，干粉砌筑砂漿的抗壓強度達到15.43MPa，比未摻加界面增強劑時提高了8.71%。

再生骨料干粉砌筑砂漿的保水率隨著羧甲基纖維素保水劑的加入，保水率明顯提高，在摻量為0.24%時，保水率達到了99.17%；但保水率的摻加對干粉砌筑砂漿的力學性能有不利影響，隨保水劑摻量的增加其力學性能呈下降的趨勢，在保水劑摻量為0.24%時，28d抗壓強度下降為14.50MPa。

在再生骨料干粉砌筑砂漿中摻加萘系好的減水劑，減水作用明顯，在減水劑摻量為1.2%時，減水率達到14.91%；隨著減水率的增加，干粉砂漿的28d抗壓強度也得到了一定程度的提高，在減水劑摻量為1.2%時，28d抗壓強度為16.22MPa。

再生骨料干粉砌筑砂漿的最佳原料配比選擇為：灰料比為1:5.0，粉煤灰摻量為25%，復合激發(fā)劑摻量為0.9%，界面增強劑摻量為1.2%，保水劑摻量為0.24%，減水劑摻量為1.2%。
